Spindelhalter für präzise Klemmung und sicheren Rundlauf

Unsere Spindelhalter sorgen für eine stabile und exakte Klemmung Ihrer Abrichtspindeln – selbst unter anspruchsvollen Bedingungen. Sie sichern die Präzision im Schleifprozess, verlängern die Lebensdauer Ihrer Spindel und sind auch als Sonderanfertigung verfügbar.
Spindeltechnik

Was ist ein Spindelhalter – und wofür wird er gebraucht?

Spindelhalter sind unscheinbar – aber essenziell. Ohne sie keine präzise Klemmung, keine stabile Spindel, keine wiederholgenauen Schleifergebnisse. Sie halten die Abrichtspindel genau dort, wo sie hingehört: spielfrei, spannungsfrei und exakt ausgerichtet. Gerade in Maschinen, die über viele Stunden im Dauerbetrieb laufen, kommt es auf jeden Mikrometer an. Ein sauber gearbeiteter Spindelhalter sorgt dafür, dass Ihre Spindel ihre Leistung dauerhaft entfalten kann – und nicht zur Schwachstelle im Prozess wird.

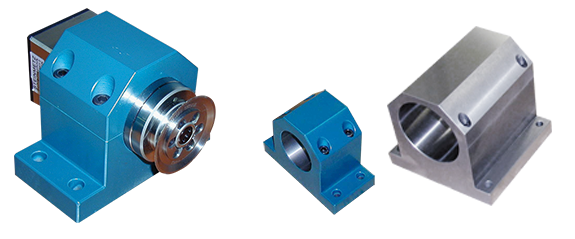

Spindelhalter

Präzision ab der Klemmung: Was unsere Spindelhalter auszeichnet

Unsere Spindelhalter sind genau dann gefragt, wenn eine Spindel ihre volle Leistung entfalten soll – dauerhaft, exakt und ohne störende Vibrationen. Sie bilden die solide Basis jeder erfolgreichen Abrichtlösung und sichern die Kraftübertragung sowie die Position der Spindel im Prozess. Wir setzen auf spannungsarm geglühten GG25-Guss, feinbearbeitete Flächen und eine konstruktive Auslegung, die hohe Belastung ebenso aushält wie feinste Toleranzen.

Das gezielte Untermaß in den Halbschalen sorgt für eine zuverlässige, spannungsfreie Klemmung – selbst bei häufigem Wechsel. Ergebnis: ruhiger Lauf, reproduzierbare Schleifergebnisse und eine deutlich längere Lebensdauer der eingesetzten Spindeln.

Technische Merkmale im Detail

  • Gefertigt aus spannungsarm geglühtem GG25-Guss – für Formstabilität im Dauerbetrieb
  • Feinbearbeitete Anschraubflächen mit max. 0,01 mm Parallelitätsabweichung
  • Halbschalen mit gezieltem Untermaß (0,05 mm) zur spannungsfreien Fixierung
  • Anpassungen an Einbausituation jederzeit möglich – Sonderformen auf Anfrage
Produkt-
Bezeichnung Ø A
 mm B
 mm C
mm D
mm E
 mm Ø F mm G
 mm H
 mm I mm J
 mm K
 mm L

mm
M

mm
SA42x50 42 60 50 120 85 9 12 108 15 45 70 20 20
SA58x60 58 70 60 140 105 11 12 128 15 55 85 25 25
SA72x80 72 96 80 155 130 11 12 143 13 83 105 25 25
SA80x80 80 100 80 160 130 11 12 148 15 85 105 25 25
SA90x100 90 120 100 170 160 11 12 158 15 105 135 25 35
SA100x100 100 170 100 180 160 11 12 168 15 155 135 25 35
SA120x120 120 170 120 210 195 14 12 198 15 155 165 30 40

Diese Vorteile haben Sie mit unseren Spindelhaltern

Exakte Klemmung ohne Spannungsverzug

Die Halbschalen unserer Spindelhalter sind gezielt untermaßig geschliffen. Dadurch wird die Spindel sicher gehalten, ohne das Gehäuse zu verspannen – selbst bei empfindlichen Anwendungen.

Ruhiger Lauf dank minimaler Toleranzen

Durch feinbearbeitete Auflage- und Klemmflächen mit Parallelitätsgenauigkeiten unter 0,01 mm bleibt der Rundlauf der Spindel konstant – auch bei Dauerbelastung.

Weniger Ausschuss durch Prozessstabilität

Die vibrationsarme Klemmung verhindert Maßabweichungen im Schleifprozess und sichert gleichbleibende Ergebnisse über viele Taktzyklen hinweg.

Längere Spindel- und Werkzeugstandzeit

Geringe Mikrobewegungen und spielfreie Aufnahme sorgen für eine gleichmäßige Belastung der Spindel – das reduziert Verschleiß spürbar.

Flexibel integrierbar in Bestandsmaschinen

Unsere Halter sind auch für enge Einbauräume konstruiert und lassen sich exakt an Ihre Maschinengeometrie anpassen – ideal für Retrofit oder Sonderlösungen.

Wartungsarm und langlebig

Die robuste Bauweise aus GG25-Guss in Kombination mit präziser Fertigung reduziert den Wartungsaufwand auf ein Minimum und sorgt für langfristige Betriebssicherheit.

Fragen Sie jetzt Ihre Spindelhalter an!

Sie benötigen eine sichere Spindelklemmung, die zu Ihrer Maschine passt? Wir entwickeln mit Ihnen die optimale Lösung – präzise, schnell und abgestimmt auf Ihre Anforderungen.
